HL型弹性柱销联轴器

发布于:2014/1/23   隶属于:联轴器
HL,HLL(LX,LXZ)弹性柱销联轴器 特点及应用场合:具有微量补偿性能,结构简单,容易制造,更换柱销方便,可靠性极差,适用于有轴向窜动,起动频繁,正反转的轴系传动,不适用于工作可靠性要求精度高的部位,不宜用于高速、重载及有强烈冲击振动的轴系传动,安装精度低的轴系亦不应选用。
    HL(LX)型--基本型;
    HLL(LXZ)型--带制动轮型;

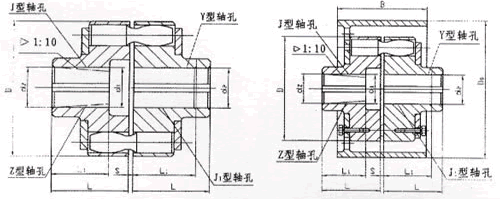

HL、HLL(LX、LXZ)型(带制动轮)弹性柱销联轴器的参数及主要尺寸:(GB/T 5014-85<2003>)   mm



型号
公称转矩
N.m
轴孔直径
d1,d2,dz
轴孔长度L、L1
D
S
D0
B
质量
kg
Y,J,J1,Z
HL
HLL
HL
HLL
HL
HLL
HL1
(LX1)
-
160
12-24
27-52
-
90
2.5
--
--
2
--
HL2
(LX2)
HLL1
(LXZ1)
315
20-35
38-82
38-82
120
2.5
200
85
5
11
HL3
(LX3)
HLL2/HLL3
(LXZ2/LXZ3)
630
30-48
60-112
60-112
160
2.5
200/315
85/132
8
14/25
HL4
(LX4)
HLL4/HLL5
(LXZ4/LXZ5)
1250
40-63
84-142
84-142
195
3
315/400
132/168
22
40/59
HL5
(LX5)
HLL6/HLL7
(LXZ6/LXZ7)
2000
50-75
107-142
84-142
220
3
400/500
168/210
30
69/91
HL6
(LX6)
HLL8/HLL9
(LXZ8/LXZ9)
3150
60-85
107-172
107-172
280
4
400/500
168/210
53.4
88/113
HL7
(LX7)
HLL10/HLL11
(LXZ10/LXZ11)
6300
70-110
107-212
107-212
320
4
500/630
210/265
98
156/189
HL8
(LX8)
HLL12
(LXZ12)
10000
80-125
167-212
132-212
360
5
630
265
119
326
HL9
(LX9)
HL13
(LXZ13)
16000
100-140
167-252
167-252
410
5
710
298
197
337
HL10
(LX10)
HLL14/HLL15
(LXZ14/LXZ15)
25000
110-180
167-302
167-302
480
6
710/800
298/335
322
458/504
HL11
(LX11)
-
31500
130-220
202-352
-
540
6
-
-
520
-
HL12
(LX12)
-
63000
160-260
242-410
-
630
7
-
-
714
-
HL13
(LX13)
-
100000
190-300
282-470
-
710
8
-
-
1057
-
HL14
(LX14)
-
160000
240-340
330-550
-
800
8
-
-
1956
-
