WH型无伸缩焊接式联轴器

发布于:2014/1/23   隶属于:联轴器
SWC-WH联轴器 特点及应用场合联接两个不同轴线的轴系传动,不能缓冲、减振,采用整体叉头结构,轴承固定不用螺栓,避免了螺栓松动断裂,便于维修,延长使用寿命,可靠性高,承载能力大、倾角大,可在β≤5°~25°工况下工作。适用于轧钢机械、起重运输、工程机械、石油机械及其他重型机
械,为满足不同安装型式要求,有七种结构型式:
    BH型--标准伸缩焊接型;
    BF型--标准伸缩法兰型;
    DH型--短伸缩焊接型;
    CH型--长伸缩焊接型;
    WH型--无伸缩焊接型;
    WF型--无伸缩法兰型;
    WD型--无伸缩短型;

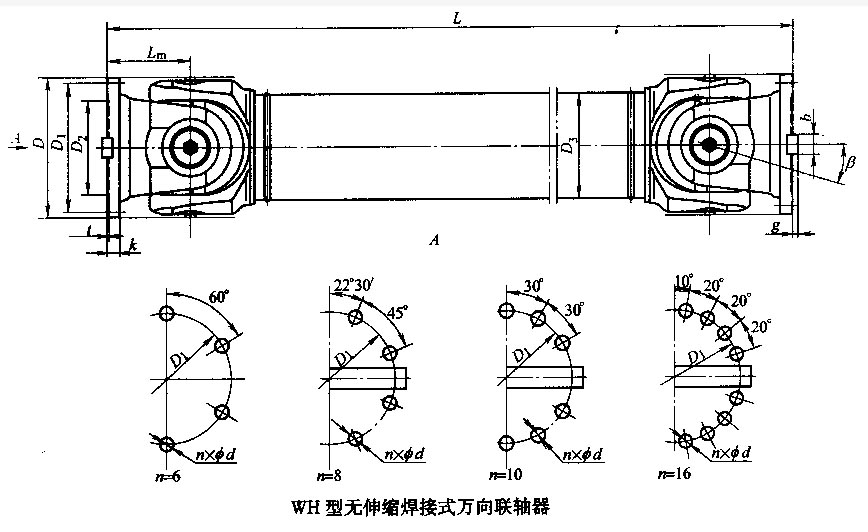

SWC-WH无伸缩焊接式万向联轴器基本参数与主要尺寸(JB/T 5513-91)   mm




型号
回转
直径
D
公称转矩
Tn
kN.m
疲劳转矩
Tf
kN.m
轴线折角
β
尺寸
转动贯量kg.m2
质量kg
Lmin
D1
(js11)
D2
(H7)
D3
Lm
n-d
k
t
b
(h9)
g
Lmin
增长
100mm
Lmin
增长
100mms
SWC100WH
100
1.25
0.63
≤25
243
84
57
60
55
6-9
7
2.5
-
-
0.0039
0.00019
4.5
0.35
SWC120WH
120
2.5
1.25
≤25
307
102
75
70
65
8-11
8
2.5
-
-
0.0096
0.00044
7.7
0.55
SWC150WH
150
5
2.5
≤25
350
130
90
89
80
8-13
10
3
-
-
0.0371
0.00157
18
0.85
SWC180WH
180
12.5
6.3
≤25
480
155
105
114
110
8-17
17
5
-
-
0.1500
0.00700
48
2.8
SWC225WH
225
40
20
≤15
520
196
135
152
120
8-17
20
5
32
9.0
0.3650
0.0234
78
4.9
SWC250WH
250
63
31.5
≤15
620
218
150
168
140
8-19
25
6
40
12.5
0.8470
0.0277
124
5.3
SWC285WH
285
90
45
≤15
720
245
170
194
160
8-21
27
7
40
15.0
1.7560
0.0510
185
6.3
SWC315WH
315
125
63
≤15
805
280
185
219
180
10-23
32
8
40
15.0
2.8930
0.0795
262
8.0
SWC350WH
350
180
90
≤15
875
310
210
267
194
10-23
35
8
50
16.0
5.0130
0.2219
374
15.0
SWC390WH
390
250
125
≤15
955
345
235
267
215
10-25
40
8
70
18.0
8.4060
0.2219
506
15.0
SWC440WH
440
355
180
≤15
1155
390
255
325
260
16-28
42
10
80
20.0
15.790
0.4744
790
21.7
SWC490WH
490
500
250
≤15
1205
435
275
325
270
16-31
47
12
90
22.5
26.540
0.4744
1014
21.7
SWC550WH
550
710
355
≤15
1355
492
320
426
305
16-31
50
12
100
22.5
48.320
1.3570
1526
34.0
