GIICLZ型鼓形齿式联轴器

发布于：2014-1-23   隶属于：联轴器
GIICLZ型鼓形齿式联轴器
GIICLZ型鼓形齿式联轴器 特点及应用场合：具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。不适用于高速、高精度的轴系传动，起动频繁、正反转多变的工况不宜采用。
    GICL型--基本型(宽型)；
    GIICL型--基本型(窄型)；
    GICLZ型--中间轴型(宽型)；
    GIICLZ型--中间轴型(窄型)；
    GICL、GIICL型,用于两轴端直接联接；
    GICLZ、GILZ型，用于两轴长距离联接；
    GCLD型--电机轴伸型，用于电机轴伸联接；

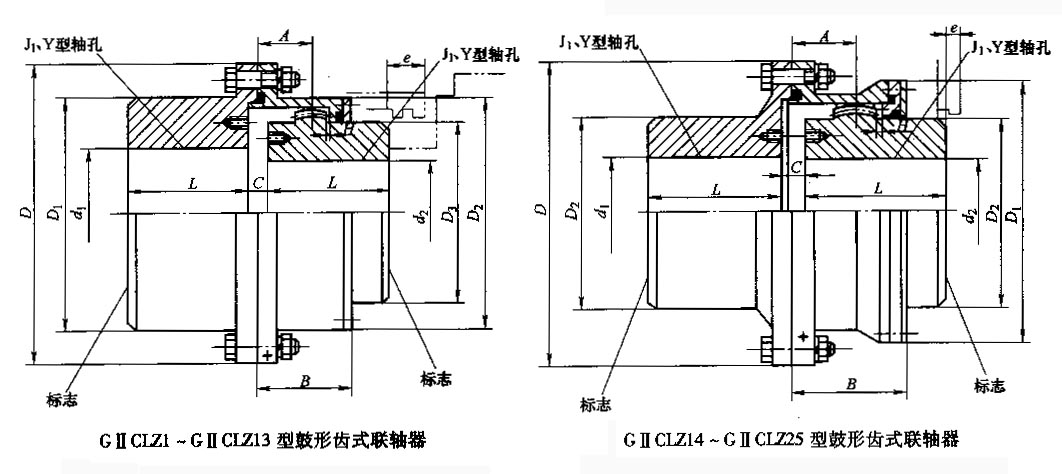

GⅡCLZ型鼓形齿式联轴器的参数和主要尺寸：(JB/T 8854.2-2001) mm



上一个产品：CL型齿式联轴器

下一个产品：CL型齿式联轴器

同类产品

收缩
型号
公称转矩Tn  kN.m
许用 转速[n] r/min
轴孔直径
 d1,d2
轴孔长度L
D
D1
D2
D3
C
H
A
B
转动
惯量
 kg.㎡
润滑脂
用量
ml
质量
kg
Y
J1
GⅡCLZ1
0.4
4000
16,18,19
42
—
103
71
71
50
8
2
18
38
0.004
31
5.7
20,22,24
52
38
0.0038
25,28
62
44
0.004
30,32,35,38*
82
60
0.005
40*,42*,45*,48*,50*
112
84
0.007
GⅡCLZ2
0.71
4000
20,22,24
52
—
115
83
83
60
8
2
21
44
0.0068
42
9.2
25,28
62
44
0.0063
30,32,35,38
82
60
0.007
40*,42*,45*,48*,50*,55*,56*
112
84
0.008
60*
142
107
0.01
GⅡCLZ3
1.12
4000
22,24
52
—
127
95
95
75
8
2
22
45
0.009
42
12.5
25,28
62
44
0.011
30,32,35,38
82
60
0.011
40,42,45,48,50,55,56
112
84
0.0133
60*,63*,65*,70*
142
107
0.0168
GⅡCLZ4
1.8
4000
38
82
60
149
116
116
90
8
2
24.5
49
0.0213
53
19.4
40,42,45,48,50,55,56
12
84
0.0225
60,63,65,70*,71*,75*
142
107
0.039
80*
172
132
0.0488
GⅡCLZ5
3.15
4000
40,42,45,48,50,55,56
112
84
167
134
134
105
10
2.5
27.5
54
0.044
77
28.5
60,63,65,70,71,75
142
107
0.0518
80*,85*,90*
172
132
0.0625
GⅡCLZ6
5
4000
45,48,50,55,56
112
84
187
153
153
125
10
2.5
28
55
0.075
91
36.2
60,63,65,70,71,75
142
107
0.089
80,85,90,95*
172
132
0.1043
100*,(105)*
212
167
0.1065
GⅡCLZ7
7.1
3750
50,55,56
112
84
204
170
170
140
10
2.5
30
59
0.1145
108
54.3
60,63,65,70,71,75
142
107
0.1335
80,85,90,95
172
132
0.157
100*,(105)*, 110,(105)*
212
167
0.1898
GⅡCLZ8
10
3300
55,56
112
84
230
186
186
155
12
3
33.5
71
0.184
161
67.4
60,63,65,70,71,75
142
107
0.215
80,85,90,95
172
132
0.249
100,110,(110),120*,125*
212
167
0.297
GⅡCLZ9
16
3000
60,63,65,70,71,75
142
107
256
212
212
180
12
3
34.5
73
0.358
184
104.4
80,85,90,95
172
132
0.415
100,110,,120,125
212
167
0.499
130,(135),140*,150*
252
202
0.575
GⅡCLZ10
22.4
2650
65,70,71,75
142
107
287
239
239
200
14
3.5
39
82
0.58
276
133.5
80,85,90,95
172
132
0.6725
100,110,,120,125
212
167
0.8025
130,140,150
252
202
0.935
GⅡCLZ11
35.5
2350
110,,120,125
212
167
325
250
276
235
14
3.5
40.5
85
1.223
322
193
130,140,150
252
202
1.41
160,170,(175)
302
242
1.625
GⅡCLZ12
50
2100
130,140,150
252
202
362
286
313
270
16
4
44.5
95
2.39
404
290
160,170,180
302
242
2.763
190,200
352
282
3.093
GⅡCLZ13
71
1850
150
252
202
412
322
350
300
18
4.5
49
104
3.93
585
370
160,170,180,(185)
302
242
4.535
190,200,220,(225)
352
282
6.34
GⅡCLZ14
112
1650
170,180,(185)
302
242
462
420
335
—
22
5.5
86
148
6.9
1600
509
190,200,220,
352
282
7.675
240,250
410
330
8.6
GⅡCLZ15
180
1500
190,200,220,
352
282
512
465
380
—
22
5.5
91
158
12.425
2100
566
GⅡCLZ16
250
1300
220,
352
282
580
522
430
—
28
7
105
177
21.2
2500
974
240,250,260
410
330
23.125
280,300,320
470
380
26.35
GⅡCLZ17
355
1200
250,260
410
330
644
582
490
—
28
7
99
182
28.825
2700
1465
280,(290),300,320
470
380
43.25
340,360,(365)
550
450
49.5
GⅡCLZ18
500
1050
280,(295),300,320
470
380
726
658
540
—
28
8
111
215
69.5
3900
2160
340,360,380
550
450
78.75
400
650
540
90.5
GⅡCLZ19
710
950
300,320
470
380
818
748
630
—
32
9
116
220
122.5
