LTZ型带制动轮弹性套联轴器

发布于:2014/1/23   隶属于:联轴器
TLL(LTZ)弹性套联轴器 特点及应用场合:具有一定补偿两轴线相对偏移和减振、缓冲性能,结构简单,制造容易,不需润滑,维修方便,径向尺寸较大,适用于安装底座刚性好,对中精度较高,冲击载荷不大,对减振要求不高的轴系传动,适用范围广泛,是我国最早通用标准联轴器。不适用于高速和低速重载工况条件。
    TL型--基本型;
    TLL型--带制动轮型;

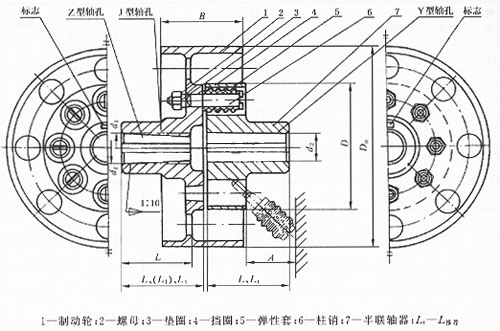

TLL(LTZ)弹性套柱销联轴器基本性能参数和主要尺寸:(GB/T 4323-84<2002>)mm




型号
公称扭矩
Tn N.m
许用转速
r/min
轴孔直径
d1 d2 dz
轴孔配合长度
D0
D
B
S
A
重量
kg
转动惯量
kg.m2
Y型
J  J1 Z型
L
L1
L
TLL1
(LTZ5)
125
3800
25 28
62
44
62
200
130
85
5
45
8.3
0.05
30 32 35
82
60
82
TLL2
(LTZ6)
250
3000
32 35 38
250
160
105
5
15.3
0.15
40 42
112
84
112
TLL3
(LTZ7)
500
2400
40 42 45 48
315
190
132
6
30
0.45
TLL4
(LTZ8)
710
2400
45 48 50 55 56
224
6
65
39.6
0.5
60 63
142
107
142
TLL5
(LTZ9)
1000
2400
50 55 56
112
84

250
168
6
65
47
1.26
60 63 65 70
142
107
142
TLL6
(LTZ10)
2000
1900
63 65 70 71 75
400
315
8
80
92.6
1.63
80 85 90 95
172
132
172
TLL7
(LTZ11)
4000
1500
80 85 90 95
500
400
210
10
100
127.3
4.04
100 110
212
167
212
TLL8
(LTZ12)
8000
1200
100 110 120 125
630
475
265
12
130
304.3
15
130
252
202
252
TLL9
(LTZ13)
16000
1000
120 125
212
167
212
710
600
298
14
180
576.8
33
130 140 150
252
202
252
160 170
302
242
302
