SWP-C型无伸缩短型万向联轴器

发布于:2016-11-28   隶属于:万向轴

 SWP-C型万向联轴器 特点及应用场合轴承是易损件.为便于更换轴承,将轴承座压盖作成剖分式,螺栓联接,可在β≤5°~10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械,联接两个不同轴线的轴系传动,不能缓冲、减振。

    A型--有伸缩长型;
    B型--有伸缩短型;
    C型--无伸缩短型;
    D型--无伸缩长型;
    E型--有伸缩双法兰长型;
    F型--大伸缩长型;
    ZG型--正装贯通型
    FG型--反装贯通型

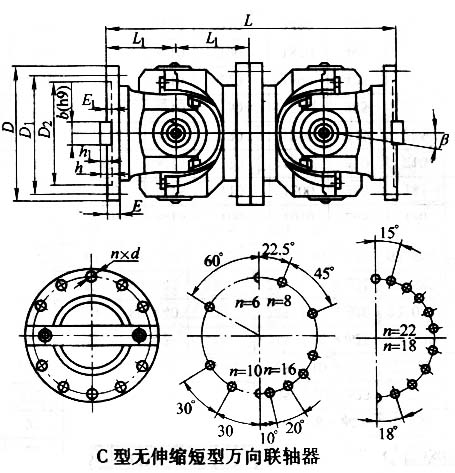

C型十字轴万向联轴器基本参数和主要尺寸(JB/T 3241-2005)  mm
型号
回转直径
D
公称转矩
Tn  kN.m
疲劳转矩
Tf  kN.m
轴线折角
β
尺寸
传动惯量
kg.m2
质量
kg
L
L1
SWP160C
160
16
8
≤10
340
85
0.11
31
SWP180C
180
20
10
≤10
380
95
0.17
42
SWP200C
200
31.5
16
≤10
440
110
0.29
59
SWP225C
225
40
20
≤10
520
130
0.51
80
SWP250C
250
63
31.5
≤10
540
135
0.93
119
SWP285C
285
90
45
≤10
600
150
1.88
179
SWP315C
315
140
63
≤10
680
170
2.88
232
SWP350C
350
180
90
≤10
740
185
4.59
300
SWP390C
390
250
112
≤10
820
205
8.64
432
SWP435C
435
355
160
≤10
940
235
17.41
688
SWP480C
480
450
224
≤10
1060
265
28.25
904
SWP550C
550
710
315
≤10
1160
290
49.49
1309
SWP600C
600
1000
500
≤10
1440
360
87.17
1377
SWP640C
640
1250
630
≤10
1540
385
152.76
2635
