JMIJ接中间轴膜片联轴器

发布于：2016-11-28 隶属于：膜片联轴器

JMIJ膜片联轴器特点及应用场合：与金属弹性元件挠性联轴器相比，具有机械强度高，承载能力大、质量轻结构尺寸小、传动效率和传动精度高，可靠性好、装拆方便等特点。适用于中、高速、大转矩轴系传动。与鼓形齿式联轴器相比，具有无相对滑动，不需润滑，使用寿命长、无噪声、结构简单等特点．可部分代替鼓形齿式联辅器。不受温度和油污影响。具有耐酸、碱，防腐蚀的特点。可用于高温、低温和有油、有水和腐蚀介质的工况环境．适用于各种机械装置载荷变化不大的轴系传动，通用性极强，工业发达国家已普遍采用，是我国重点推广应用的高性能挠性联轴嚣，高精度膜片联轴器可用于高速工况。膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。

JMI型--带沉孔基本型；

JMIJ型--带沉孔接中间轴型；

JMII型--无沉孔基本型；

JMIIJ型--无沉孔接中间轴型；

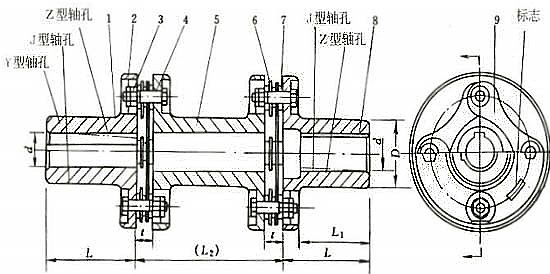

JMIJ型接中间轴型膜片联轴器基本参数和主要尺寸：(JB/T 9147-99)　　　　　　　　　　　mm

型号	公称转矩 Tn N.m	瞬时****转矩 T_max N.m	许用转速 [n] r/min	轴孔直径 d(H₇)	轴孔轴孔轴孔轴孔				D	t	L₂	转动惯量 kg.m²	质量 kg
					Y型	J、J₁、Z、Z₁型		L推荐
					L	L	L₁
JMIJ1	25	80	6000	14	32	-	J₁型为27 Z₁型为20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	-	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142		107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	-	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172		132	120	340	23	300	1.4109	152
